高梯度平板磁选机的整体结构说明
- 2022-06-10-

  本文介绍了一种结构简单、成本低、铁粉分离率较高的高梯度平板磁选机结构配置,该机器设计用于矿山中的铁分离以及从煤炭、非金属矿物、建筑材料和其他材料中去除铁。

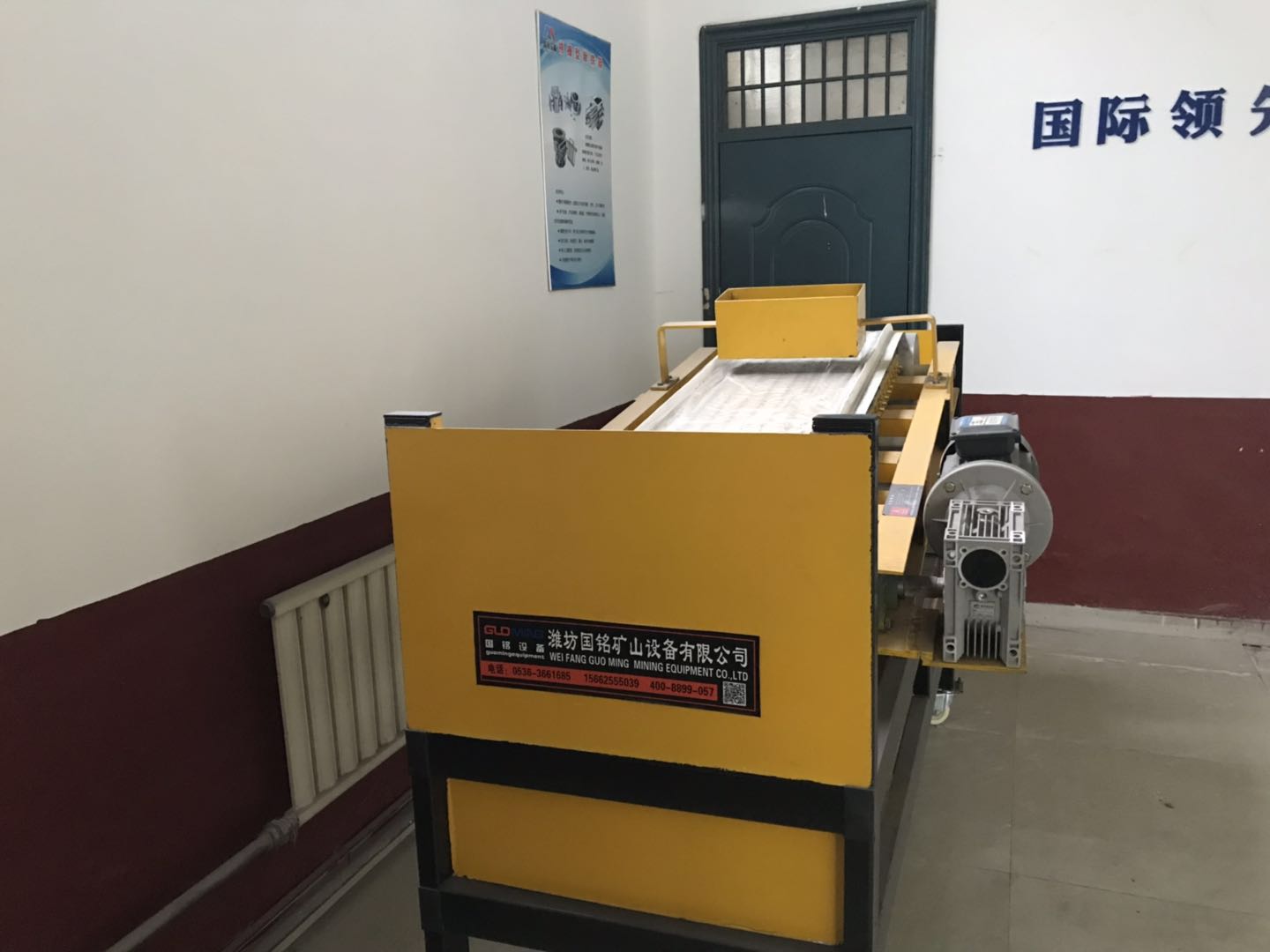

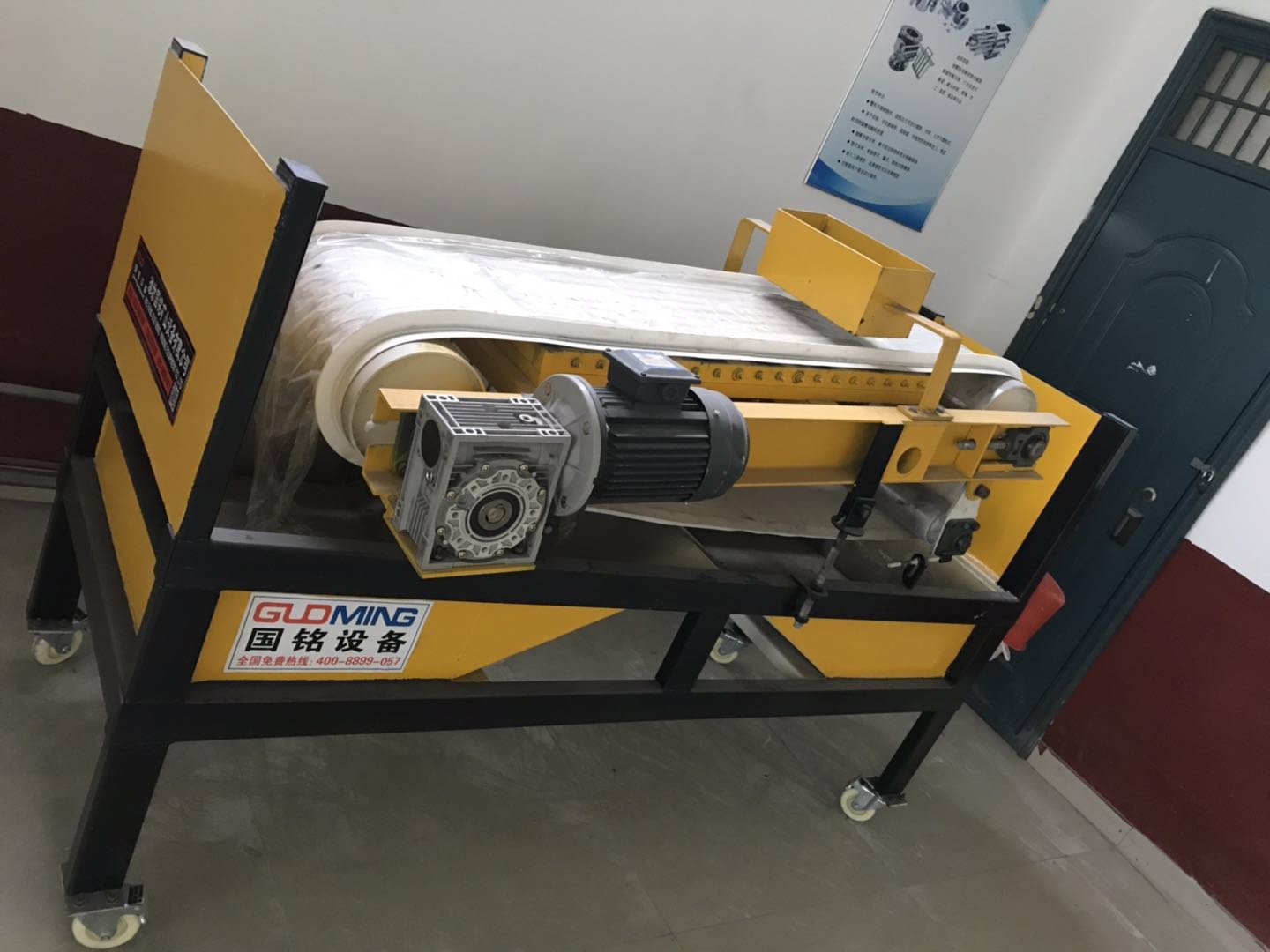

  磁选机由水平箱体和盖组成。箱体上设有料斗、出渣口和高于箱体上部的铁粉出口。料斗出口下方的箱体上设有矿物材料输送带。矿料输送带上方设有与矿料输送带平行的铁粉输送带。矿粉输送带输出端后设有倾斜的落渣槽。排渣槽底部与出渣口连接,在铁粉输送带底部附近设置长度大于矿粉输送带长度的磁性板。磁性板由固定在底盘上的铁板组成,铁板上依次放置多个与铁粉输送带磁极相同的永磁体。磁性板后面的铁粉输送带下方设有倾斜的铁粉滑板,铁粉滑板底部与铁粉出口连接。

  在相应的铁粉输送带与高梯度平板磁选机的矿物输送带之间的箱壁上设有与风机连接的箱进气口。

  底盘进气口与矿料输送带输入端之间设有气室,气室前壁设有进气口,气室上盖板设有后倾出风口槽,料斗底部矿物滑板与气室上盖板之间留有进气间隙。

  料斗底部装有电动进料叶轮,进料叶轮外端面沿径向均匀设有挡板。

  磁选机为卧式箱式结构。矿粉通过料斗下方的进料叶轮均匀分布到气室的上端面。来自前方和底部倾斜方向的风将矿粉以均匀悬浮状态送入水平磁场,从而达到越佳的选矿成果。在不增加任何设备的前提下,提高了铁粉的分离率,提高了经济效益。高梯度平板磁选机可广泛用于各种铁矿石的选铁和各种非金属材料的除铁。
