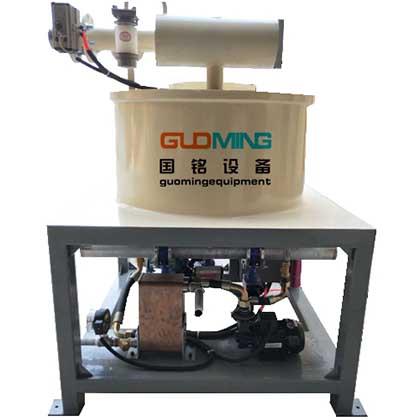

全自动电磁浆料除铁机

全自动电磁浆料除铁机

的结构包括机箱,在机箱顶部设有进料口和进水口,在机箱底部或底侧部设有出料口和出水口,机箱一侧还装有一套控制除铁动作的自动控制器,机箱内依次从右至左排列设置有除铁室、清洗排铁室、气缸室,除铁室和清洗排铁室内竖向设有5-20排水平磁棒排,每排水平磁棒排由5-20条等距布置的磁棒通过支架固定而成,

  结构详述:

  自动电磁浆料除铁机的结构包括机箱,在机箱顶部设有进料口和进水口,在机箱底部或底侧部设有出料口和出水口,机箱一侧还装有一套控制除铁动作的自动控制器,机箱内依次从右至左排列设置有除铁室、清洗排铁室、气缸室,除铁室和清洗排铁室内竖向设有5-20排水平磁棒排,每排水平磁棒排由5-20条等距布置的磁棒通过支架固定而成,每个磁棒中段为水长期磁场段,左段和右段长度相同且为非磁场段,清洗排铁室的宽度小于或等于磁棒非磁场段的长度。

  全自动电磁浆料除铁机的每排水平磁棒排支架一端与气缸活塞杆外端部固定连接,5-20个竖置的气缸通过安装架固定在机箱内壁上,5-20排水平磁棒排支架的另一端通过第2安装架固定在机箱内壁上,每排水平磁棒排前、后侧下方分别设有与水平磁棒平行的四条四条导轨端部分别1、2安装架和清洗排铁室外壁相固定连接,每排平磁棒排支架四角部分别固装有一个滑轮,该滑轮与对应的导轨滑动连接,每个磁棒两端分别设有橡胶垫圈一和橡胶垫圈二,位于清洗排铁室内的磁棒上活动套装有1-2个橡胶垫圏,进料口与各水平磁棒排的长期磁场段相对应,在除铁室底部设有向下倾斜料板并与出料口底部相连接。

  自动电磁浆料除铁机的结构简单、生产成本较低、工作牢靠、除铁效率较高。
