高纯砂专项电磁除铁机

高纯砂专项电磁除铁机

产品详情

  一、参数:

  我公司所设计的高纯砂专项电磁除铁机结构参数为:

  激磁线圈釆用双玻璃丝包扁铝线,截面积是19mm2,共600匝;轭铁尺寸为δ'=110mm;每根弹簧刚度为41.25kg/cm。激振电机为2台JWO8B-4-M2型0.18kW电机。

  二、电磁系统设计:

  电磁系统设计就是合理的明确电磁铁的几何尺寸及线圈参数,使其在室给定的技术要求。

  三、振动系统力学参数计算:

  根据振动电磁除铁机的工作特点,选用自同步式非共振类惯性振动。

  四、机架设计:

  除铁机壳在小批量生产时,用3mm厚钢板卷制焊接成形。大批量生产时,铸出毛坯成形。机架采用角钢与売体用螺栓连接。进料口与料筒成一体,为漏斗状。

  电磁除铁机的出料口与分料管道用柔性管道密封连接,以使料管能自由振动,分料管用翻板隔开以使物料和铁杂物由不同管道分别排出。

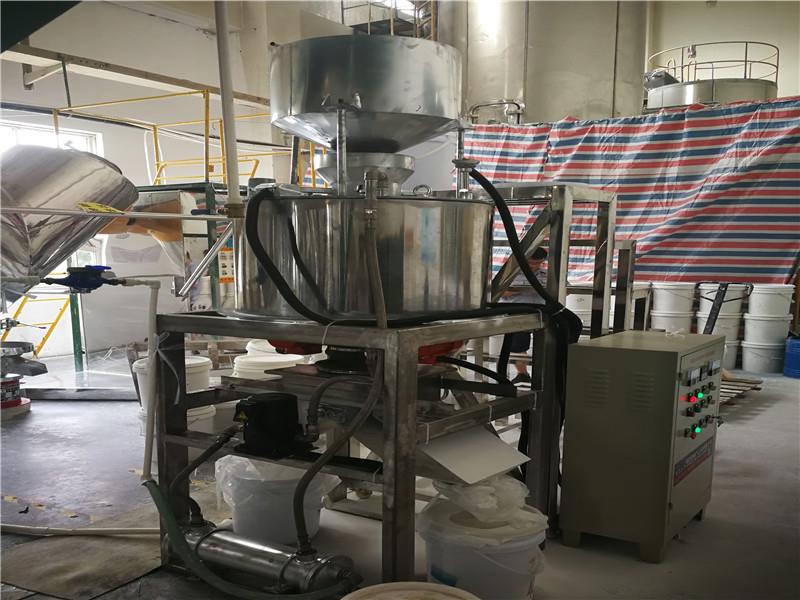

  五、现场案例:
