锂电池三元材料电磁干粉除铁机
1/2
<
>

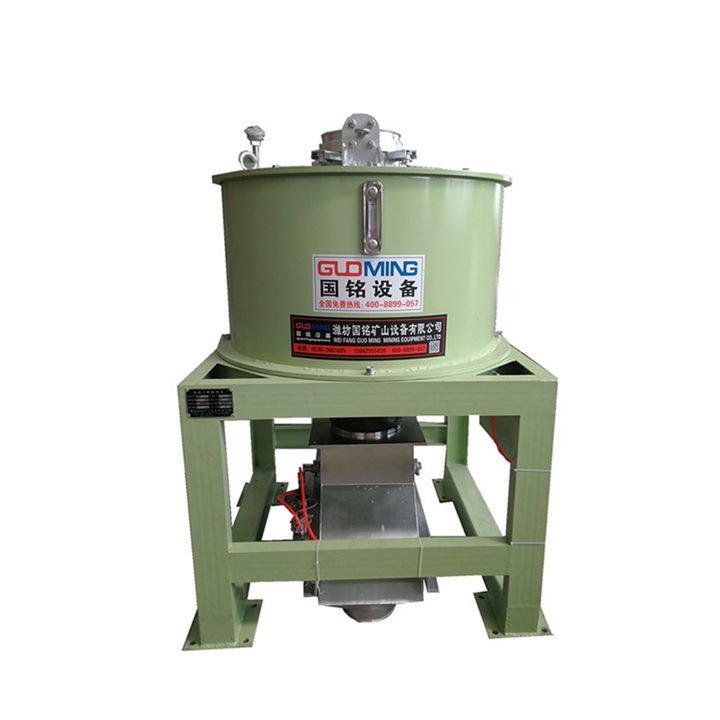

锂电池电磁干粉除铁机

有的人不是很了解它,我公司带大家详解了解下它的结构:其包括箱体、过滤网、振动装置与除铁装置,箱体的形状是圆筒形的,箱体的底部设置有下端盖,箱体的顶部设置了上端盖,箱体里设有过滤网,过滤网的下部设置了振动装置,振动装置下面的箱体里安装有除铁装置;

  一、结构详解:

  锂电池电磁干粉除铁机有的人不是很了解它,我公司带大家详解了解下它的结构:

  其包括箱体、过滤网、振动装置与除铁装置,箱体的形状是圆筒形的,箱体的底部设置有下端盖,箱体的顶部设置了上端盖,箱体里设有过滤网,过滤网的下部设置了振动装置,振动装置下面的箱体里安装有除铁装置;下端盖的上表面焊接了支柱,支柱的顶部焊接了斜板;上端盖的中间上焊接有填料仓,填料仓的形状为倒置圆台形,填料仓的顶部安置有盖板,盖板的右端设置有铰链,盖板通过铰链连接在填料仓的顶部,盖板的顶部设有把手;过滤网的形状为圆形,过滤网的外边缘处焊接了挡板。

  该电磁干粉除铁机的挡板的上边缘处焊接了固定圈,固定圈的形状为圆环形,固定圈放置在支撑板的上部振动装置由驱动电机、凸轮、导向板、连杆、限位杆、限位套筒和振动块组成;驱动电机经过螺栓固定在箱体里,驱动电机的主轴上设置有凸轮,凸轮的顶部放置了导向板,导向板的上表面上焊接了连杆,连杆放置在限位套筒内,连杆的顶部焊接有振动块,振动块放置在过滤网的边缘的下部。

  除铁装置由一号固定杆、密封套、铁芯、线圏、二号固定杆与通孔组成;铁芯的形状为圆环形,铁芯上缠绕有线圏,线圈的外侧设置有密封套,密封圈的前侧、后侧和左侧连接有一号固定杆,密封圈的右侧连接有二号固定杆,一号固定杆和号固定杆末端均连接在箱体的内壁上。

  锂电池电磁干粉除铁机的结构简单,功能全,设计合理,使用方便,其过滤网能筛选出箱体中掺杂的大颗粒杂物,规避了大颗粒的杂物因磁力的限制而造成除铁质量的下降;振动装置能通过凸轮装置带动过滤网上下晃动,进而增加了筛选质量和效率,便于除铁的进行,除铁装置能通过磁力将物料内的铁质杂物吸附在除铁装置上,便于铁质杂物的除去;箱体里的斜板倾斜放置,便于排出箱体里的物料。

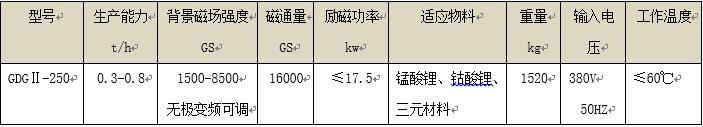

  二、技术参数及选型:

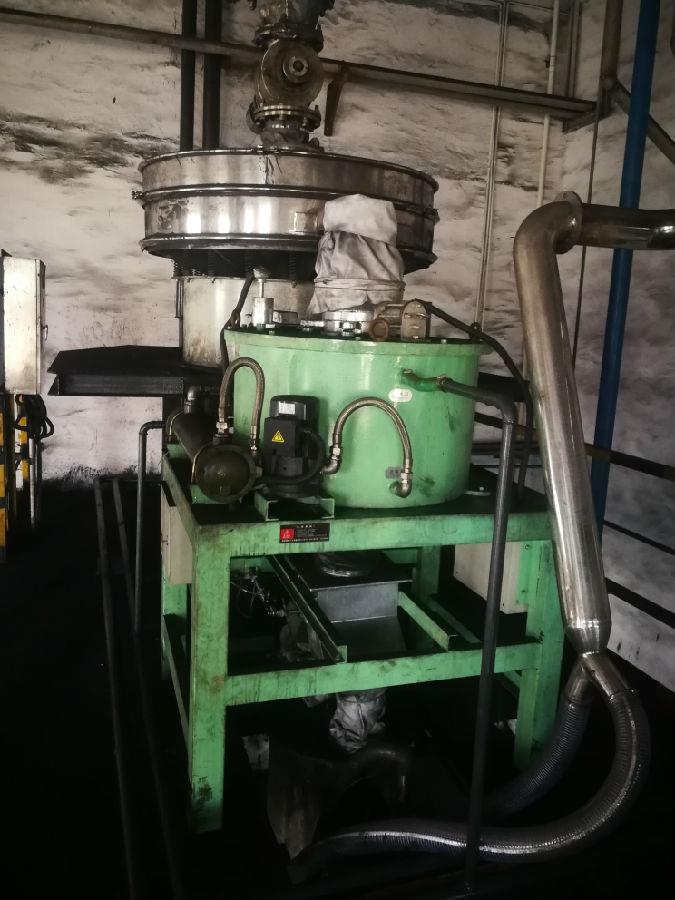

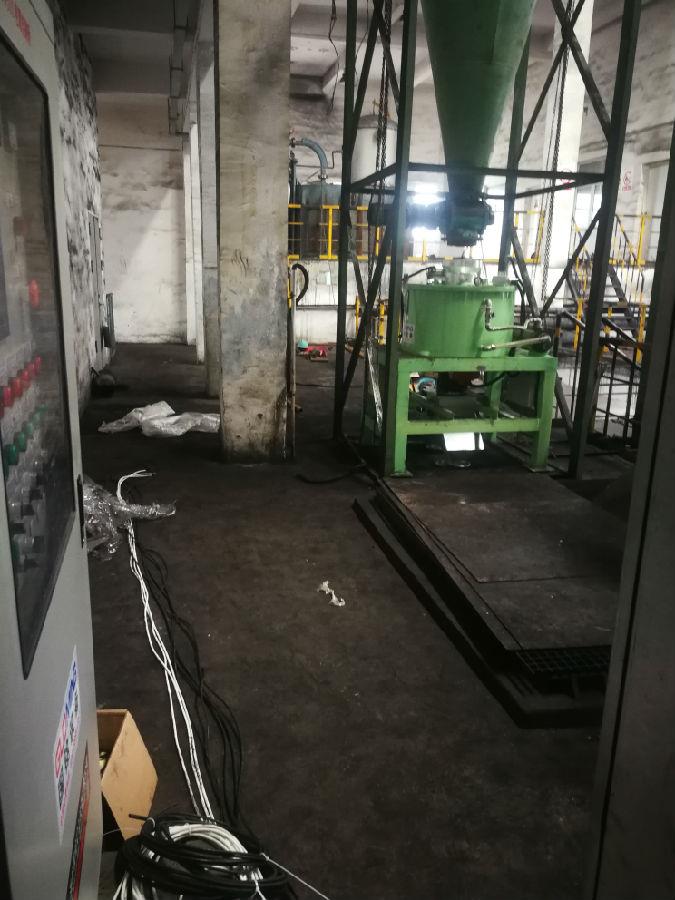

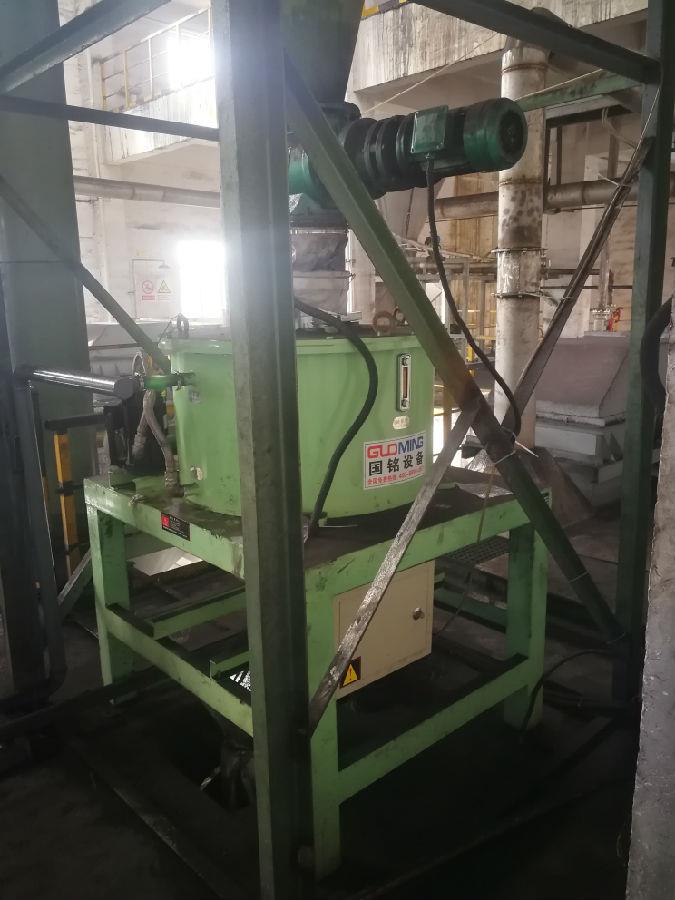

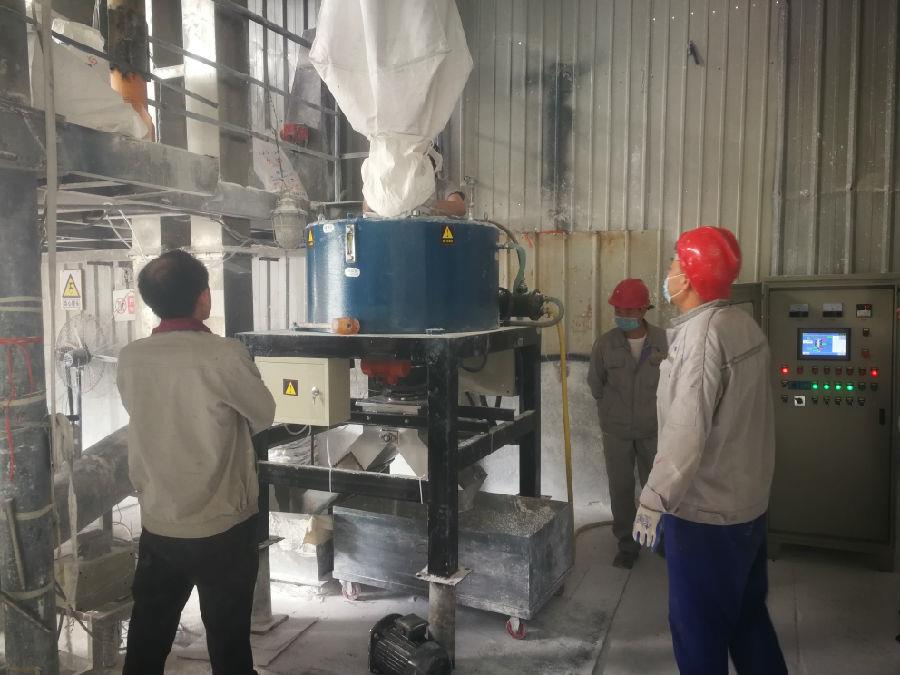

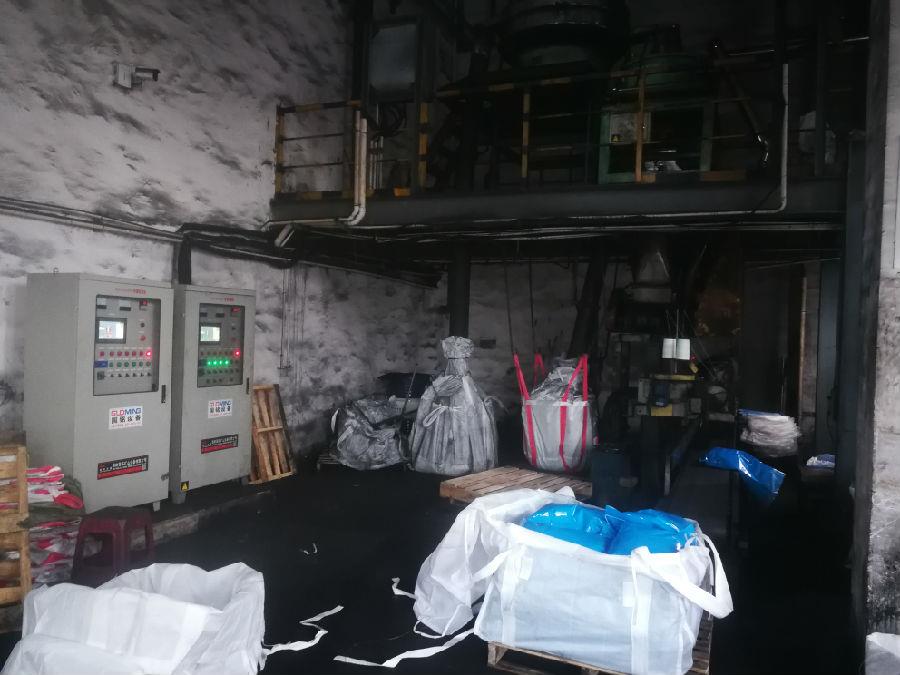

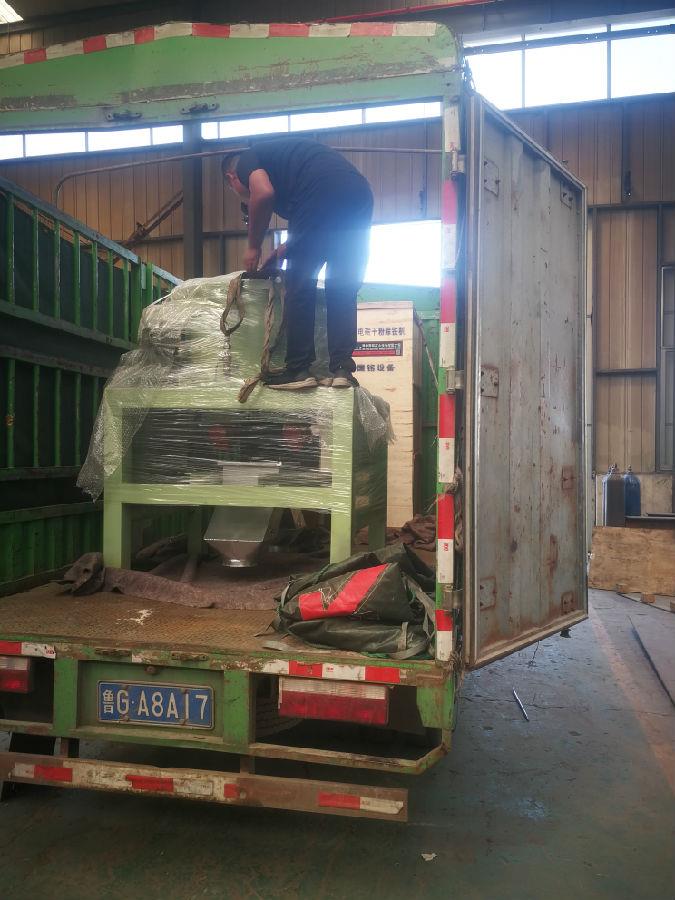

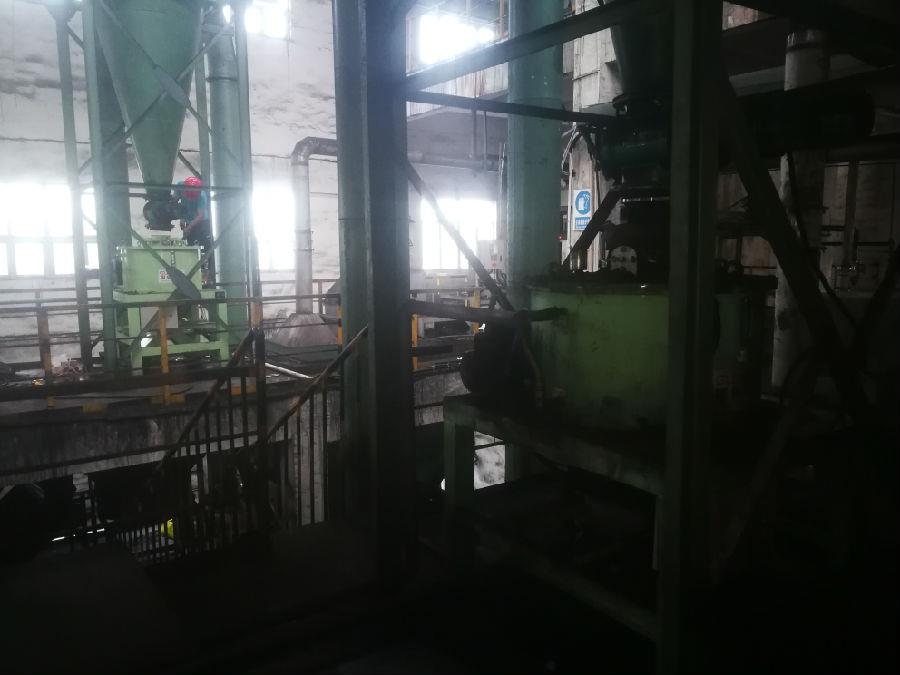

三、现场案例:
