石英砂除铁设备

　　一、结构：

　　石英砂除铁设备的结构包括输送带，输送带的进料端和岀料端各设置有一个带动其运动的辊轴，位于输送带岀料端的辊轴为具有强磁性的磁辊，位于输送带进料端的辊轴为无磁性的辊轴;在输送带中间部分的上方设置有用于除去大块机械铁的具有弱磁性的磁性装置。

　　磁性装置为拦腰设置在输送带中间部分正上方的永磁辊，永磁辊的长度大于输送带的宽度。

　　为了保障大的铁杂质能够尽可能在输送到强磁性的辊轴上方之前被剔除，永磁辊在输送带上方等间距设置有多根。

　　石英砂除铁设备的永磁辊的磁性沿输送带输送方冋依次増强，且磁性弱于输送带岀料端辊轴的磁性，为了便于清理铁杂质，增加永磁辊的使用寿命，永磁辊外套设有可拆卸的导磁金属套。

　　在不断运动的输送带进料端和出料端之间的上方设置具有弱磁性的磁性装置即永磁辊，能够有效磁出螺钉及大块铁杂质，从而在输送过程中规避如螺钉等大的铁杂质在进入具有强磁性的辊轴上方时，因吸力过大而产生损坏皮带或者撕扯皮带的现象，进而影响生产效率、增加生产成本。同时导磁金属套在既不影响永磁辊磁力的同时又便于清理表面的铁杂质。

　　石英砂除铁设备的整体结构简单、性能稳定、牢靠且易于实现。

　　二、技术参数：

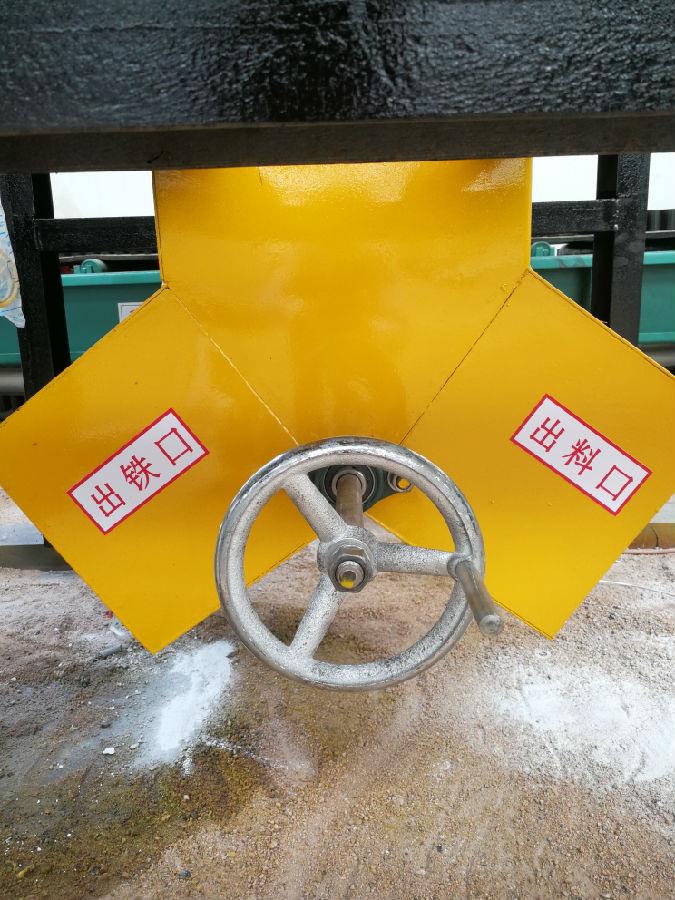

　　三、细节展示：
