强磁辊式磁选机的结构原理及维修
- 2022-08-19-

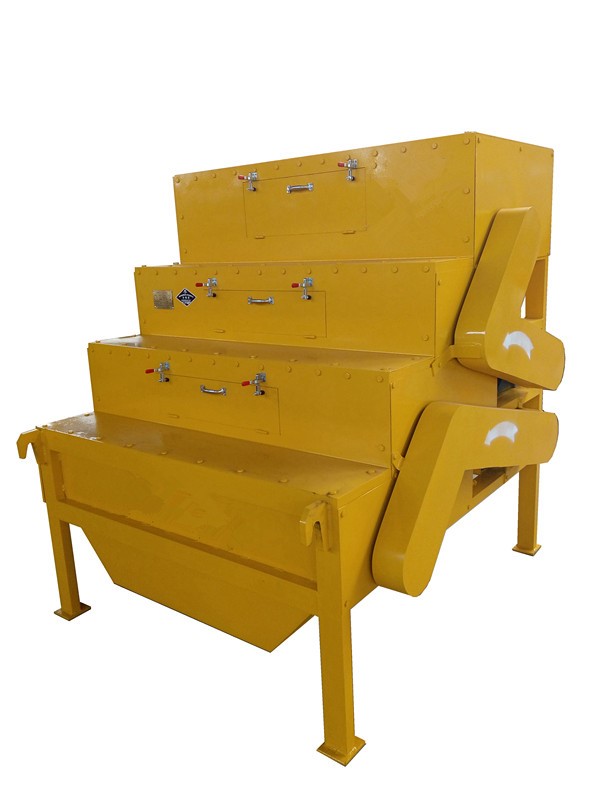

  强磁辊式磁选机主要受料斗、电磁振动给料机、强磁辊、无磁滚筒、轻型环型皮带、驱动电机、接料斗以及电控柜等九部分组成,其中强磁辊是整台设备的核心部件,也是有价值的部件,主要由无磁端盖,无磁芯轴环型导磁轭片和环型稀土永磁强磁体等部分组成,其特征在于:环型导磁轭片与环型稀土永磁强磁体相间交错排布,无磁包角,该磁选机强磁力辊工作磁感应强度(B值)可达8000-14000高斯,该磁辊采用开放气隙磁路设计,由稀土永磁强磁环和高导磁材料轭片,按照永磁聚磁原理所组成。用此强磁力辊为核心,可构成干式单辊或多辊带式磁选机。

  强磁辊式磁选机工作原理:含有铁磁性物质的物料由受料斗经过电磁振动给料机均匀的下到输送皮带上,当物料通过一选强磁辊时,铁磁性物质由于受磁力的吸附作用被吸附到强磁辊上,随着皮带的转动使其脱离磁场并下落到收集斗中,其它物料和没有选净的铁磁性物质随溜槽进入下个磁选皮带完成选别,原理同上。

  用途:主要应用于粗粒弱磁性矿物(裼铁矿、锰矿等)粗颗粒抛尾;非金属矿物(红柱石、硅线石、蓝晶石、石榴石、长石、石英、金红石、锆英石、刚玉、金刚石等)原料及产品的精制完善;去除各种磨料产品、催化剂及其它物料中的弱磁性杂质。

  1、每周应对下列部位进行检查和维修。

  每周要认真清理入料槽、 精矿出料槽和尾矿出料槽,检查有无破损、变形等问题,如有问题及时处理。

  2、每月应对下列部位进行检查和维修。

  (1)传动链条磨损不准违规,如影响了正常使用要坚决替换,及时调整传动链的松紧度。

  (2)校对传动链轮,直线偏差不得大于1毫米,如有偏差应及时调整。

  (3)检查、紧固设备支承架、电动机、减速器、滚筒主轴的固定螺栓。

  (4)强磁辊式磁选机的两侧大端盖,轴承端盖的螺栓进行检查、紧固。

  (5)机体及滚筒进行检查,有无开焊,破损变形等问题。

  (6)测量、检查精矿导料堰、溢流堰保持水平。

  (7)磁系包角检查方法是用一根电焊条、水平放至精矿出料堰中如吸力大说明磁系偏高,精矿不易脱落,吸力太弱说明磁系偏低,精矿不易排出,要实现被吸附的磁铁矿粉一到排料堰,自动脱离磁场,顺利排出。
