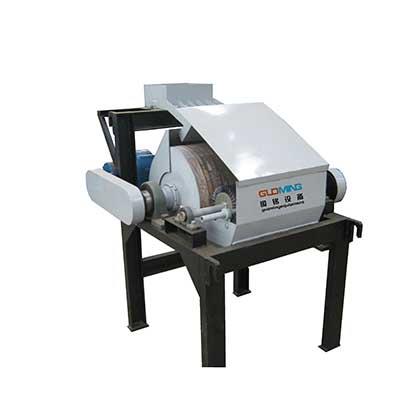

强磁辊式磁选机结构介绍
- 2020-09-29-

  强磁辊式磁选机介绍:

       现有的磁选机主要是分为粗选机、精选机和用于尾矿再选的磁选机,选料的原理多为磁辊在低位吸料,旋转到高位后卸料。这种选料存在缺陷,位于磁棍较近的铁磁性矿料很容易吸附到磁棍表面,位于磁辊较远的铁磁性材料,一是由于磁场较弱,电磁吸力小,二要克服脉石等的摩擦和正压阻力很难选出,造成尾矿品位偏高,铁矿物流失严重。

  该磁选机目的在于克服现有的不足,而提供一种强磁辊式磁选机。

  辊式磁选机,包括驱动机、矿料供给机、控料机、传送料、档轮机、冲洗料供水设备、皮带张紧设备,其特征在于:

  a、传送料设备的磁选辊与精料导出滚筒之间由工作皮带传动连接,磁选辊低于精料导出滚筒安装,两者之间的工作皮带两侧装有档轮设备;磁选辊的磁选轴上串联安装有6000-18000奥斯特的磁钢,每块磁钢N、S级相间排列。

  b、控料设备的控料板与磁选辊呈弧形对应,其对应面为齿板结构,两者对应空隙上方与矿料供给杋构的排料口对应,控料板通过激振器和振动弹簧安装在机架上,矿料供给设备的供料箱通过供料箱振动弹簧和激振器安装在机架上。

  它通过控料设备将被选矿料通过料斗入口输送到磁场的磁选辊,使铁磁性矿料均匀吸附到磁选辊上,附同磁选辊旋转到上皮带上,控料杋构使用电磁激振方式使脉石等废料顺利排出,铁磁性矿料则随着皮带向上运动,落入精料箱,使矿料提纯,实现精选。

       以上为强磁辊式磁选机的介绍!
