旋转式的平板磁选机的设计
- 2020-06-09-

  日前,磁选机在选矿领域是使用较为广泛的设备之一,适用于具有磁性差异物质的分离,可以对矿物之中非磁性的矿物进行去铁提纯。磁选机广泛的用于资源回收,木材业、矿业、窑业、化学、食品等其它工场,用于煤、非金属矿、建材等物料除铁作业,但是现有的磁选机除铁效果不太好。

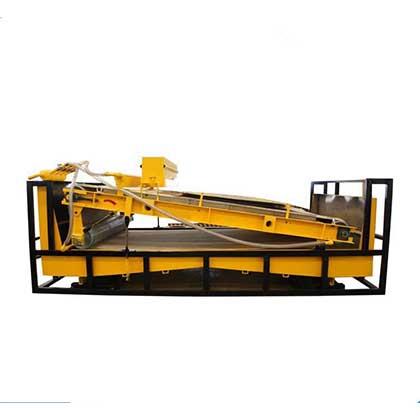

  对此,厂家推出一种旋转式的平板磁选机,其结构包括有输送装置、进料装置、磁板组件及喷淋装置。

  输送的装置包括有机架、可转动支承于所述机架的主动轮与从动轮、可以驱动主动轮转动的驱动机构以及输送带,输送带绕置于主动轮和从动轮以使得主动轮和从动轮传动相连接;进料的装置配置成为用于向输送带上进行供料。

  磁板的组件包括有磁板、连接件以及驱动件,连接件和机架活动相连接,磁板和连接件相连接,驱动件用在驱动连接件相对应机架转动,磁板上面设置有磁铁块,磁板设在输送带上下层间,并且和进料装置相对应。

  喷淋装置和进料装置设置于输送装置的相对两端,喷淋装置配置成喷淋输送带上的物料。

  该设备的有益效果是:通过上述设计得到的旋转式平板磁选机,使用时,矿物物料经过进料装置向输送带上供料。由于磁板与进料装置对应,则从进料装置出来的物料到输送带,磁板上的磁铁块即可对物料产生磁力作用,磁性矿物和非磁性矿物具有不同的比磁化系数,在磁力的作用下,具有不同比磁化系数的矿物由于受到不同的磁力大小从而产生翻滚。

  谇平板磁选机通过驱动件驱动连接件转动,则可使得磁板相对机架转动,则磁力的方向由于磁板的转动而时刻发生变化,从而使得矿物翻滚越充分,以达到越好地除铁效果。
